Пресс-форма Гроза S Лайт
Габаритные размеры изделия: 550х245х73мм
Масса: 1717г

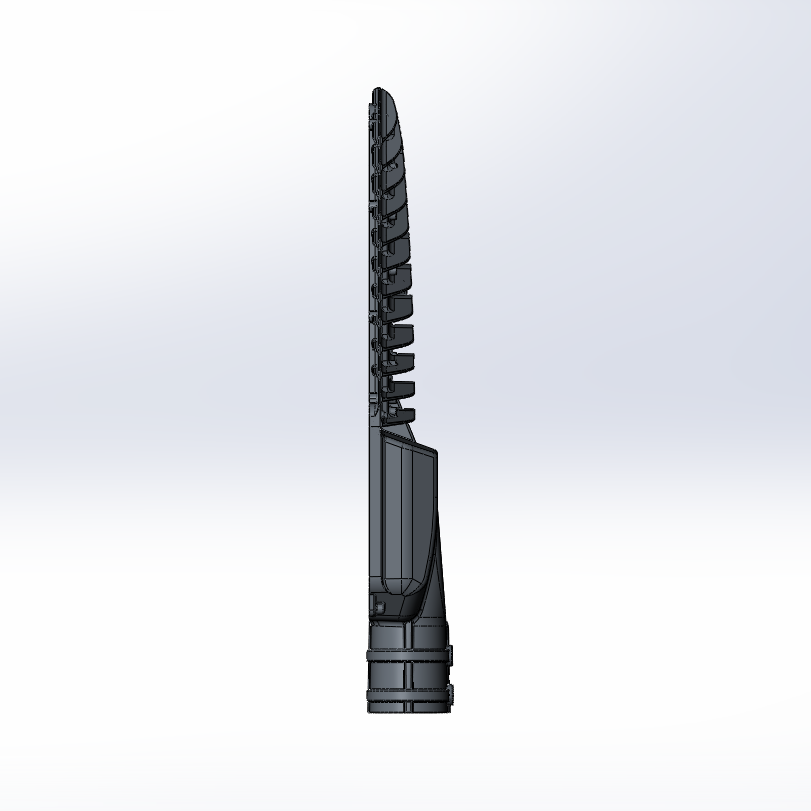

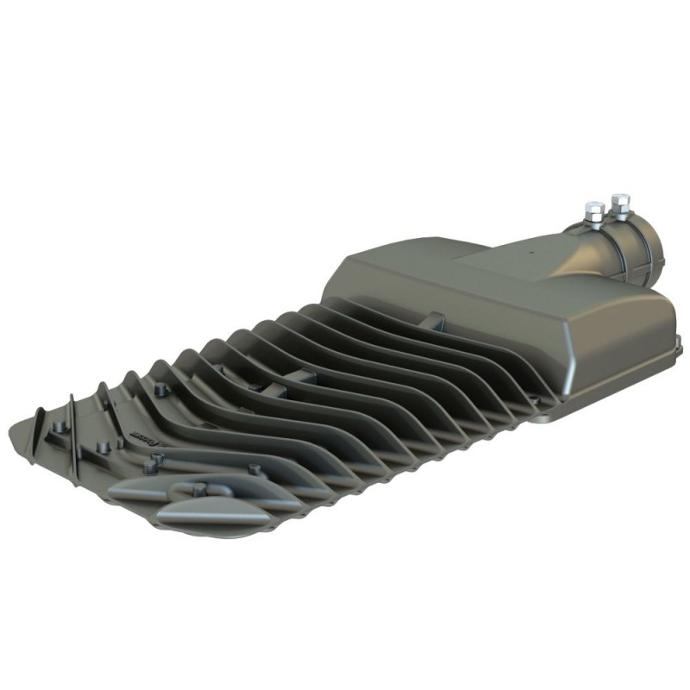

Назначение: корпус уличного светодиодного консольного светильника.

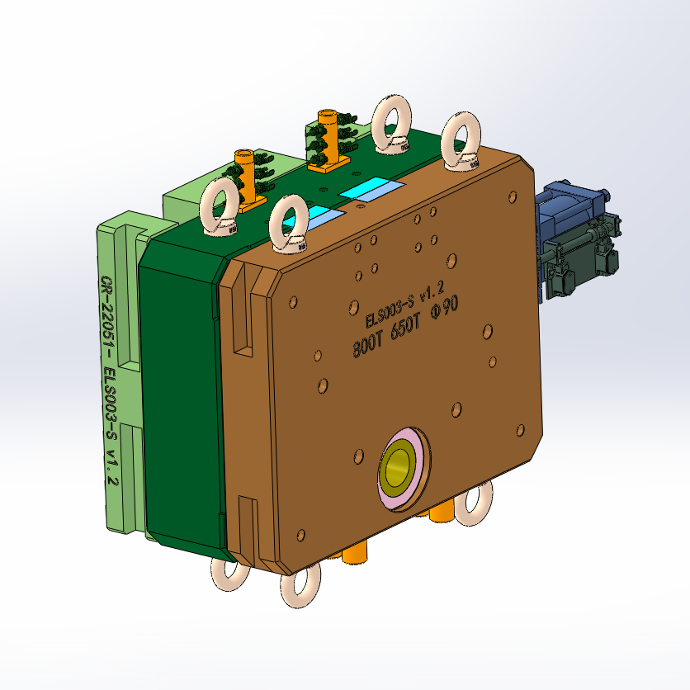

Пресс-форма в сборе
Габариты пресс-формы без гидроцилиндра: 1010х760х551.

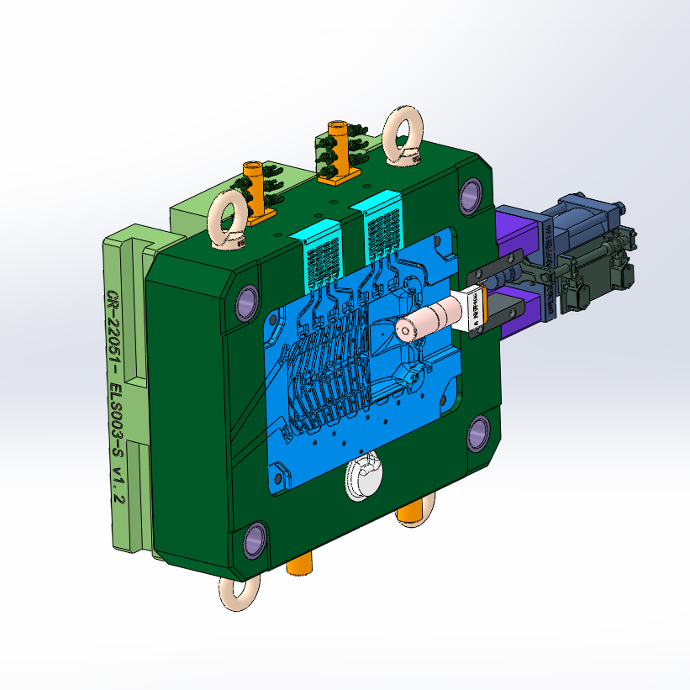

Подвижная часть пресс-формы
Часть пресс-формы с плитами толкателей и механизмом подвижного формообразующего стержня с гидроприводом

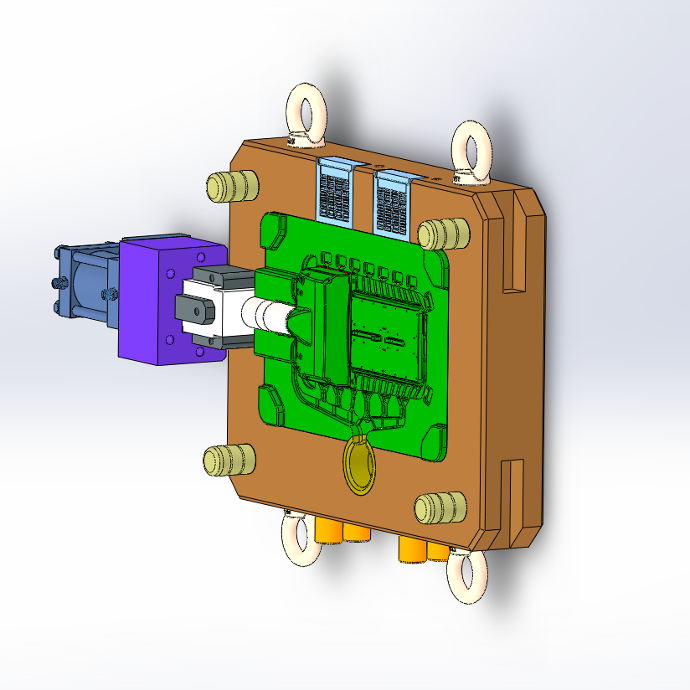

Неподвижная часть пресс-формы
Часть формы монтируемая на неподвижную плиту машины. В момент монтажа пресс-формы на машину важно соблюсти соосность материального цилиндра и литниковой втулки.

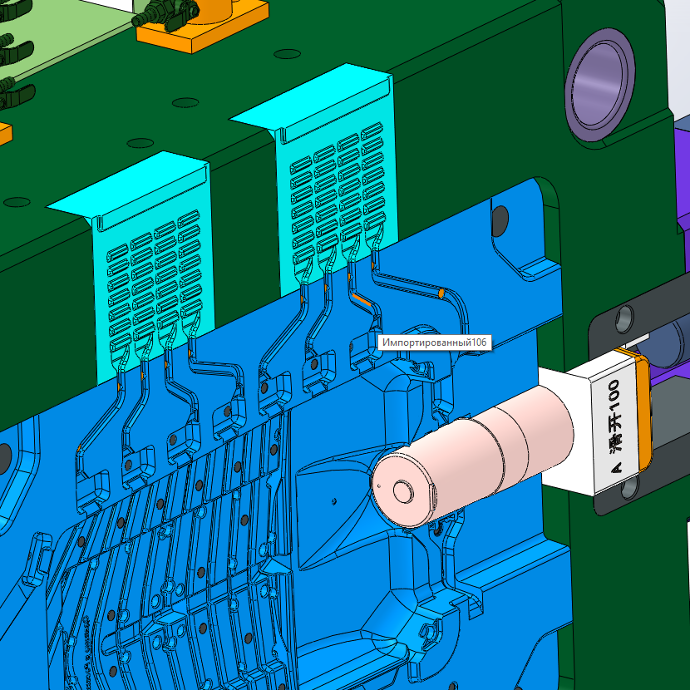

Стержень и система промывников
На изображении хорошо виден подвижный стержень и система промывников и вентиляционных каналов.

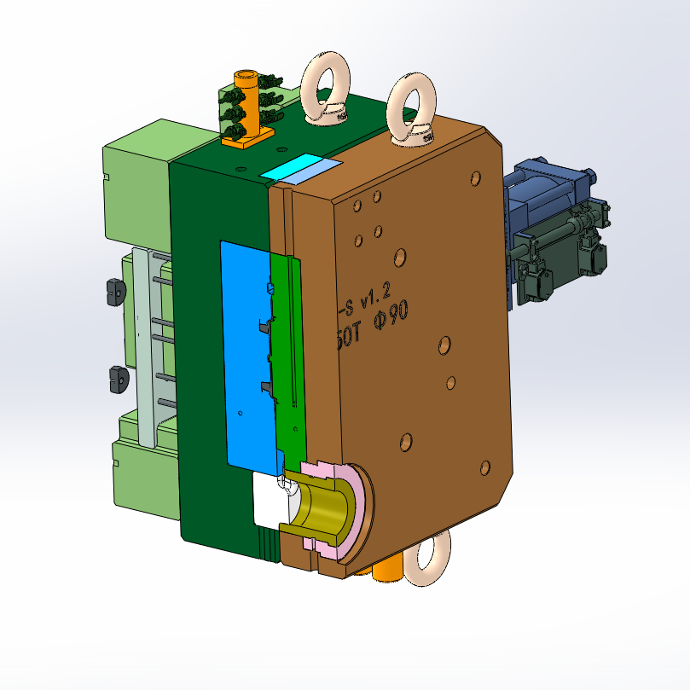

Пресс-форма в сечении
Видна литниковая втулка и формообразующие вкладыши.

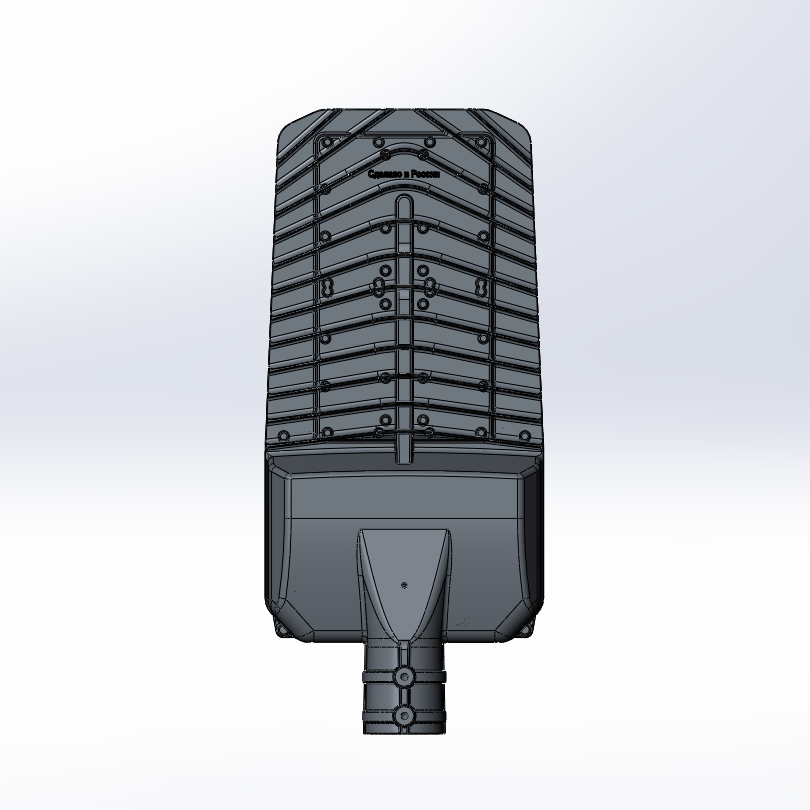

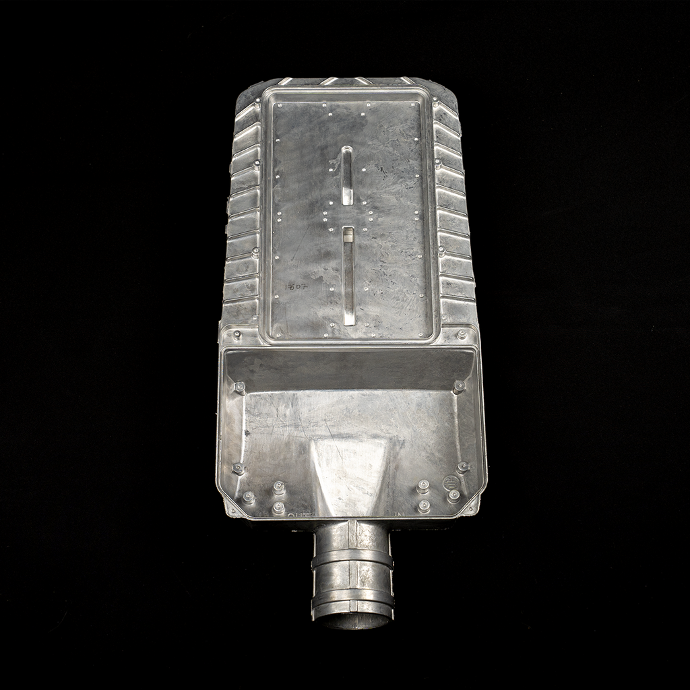

Вид с тыльной стороны
Изделие после обрубки литников и промывников. Мелкие заусенцы и облой удаляются во время дробеструйной обработки.

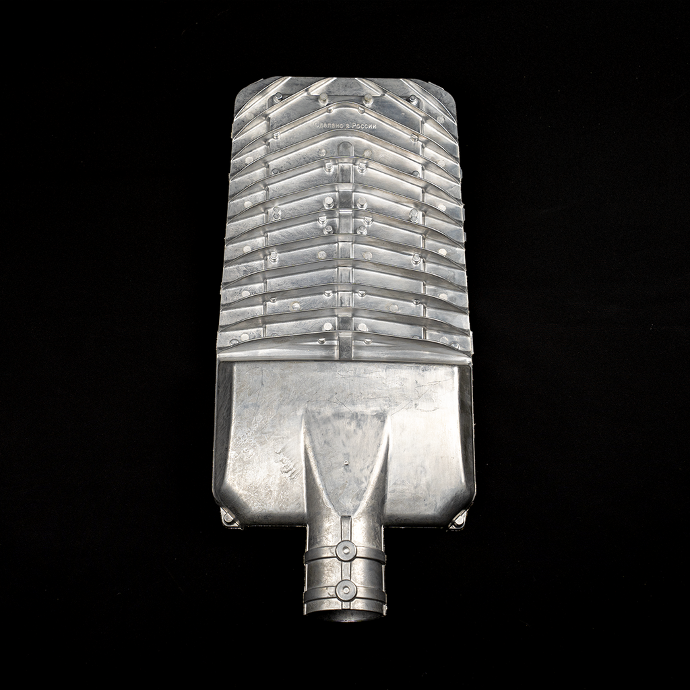

Вид с лицевой стороны
Изделие после обрубки литников и промывников. Мелкие заусенцы и облой удаляются во время дробеструйной обработки.
