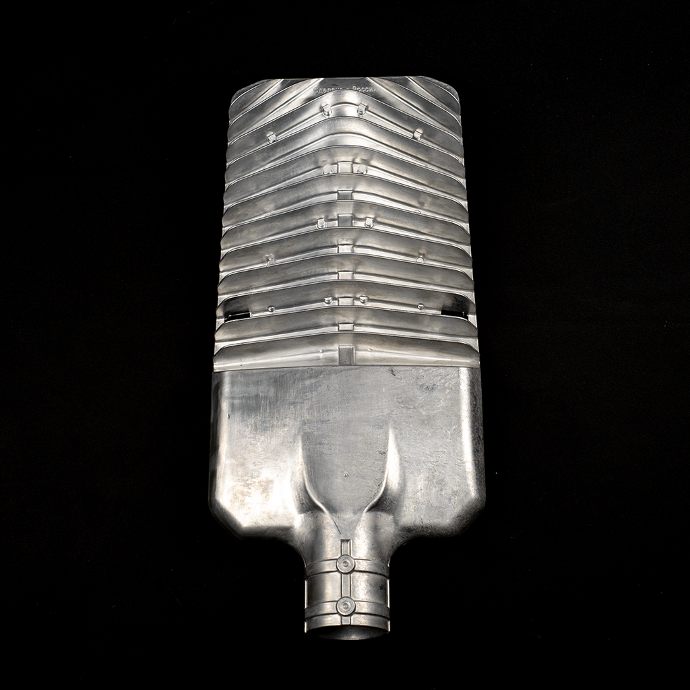

Процесс изготовления корпуса уличного светильника Гроза XS Лайт.
Корпус уличного консольного светильника, габаритные размеры изделия: 374x185x73мм. Изготавливается на литьевой установке с усилием запирания 500 тонн. Последующая механическая обработка включает в себя срезание литниковой системы и промывников, ручное шлифование заусенцев, сверление отверстий 2.5мм, нарезание резьбы М3.
Подробнее о процессе+видео

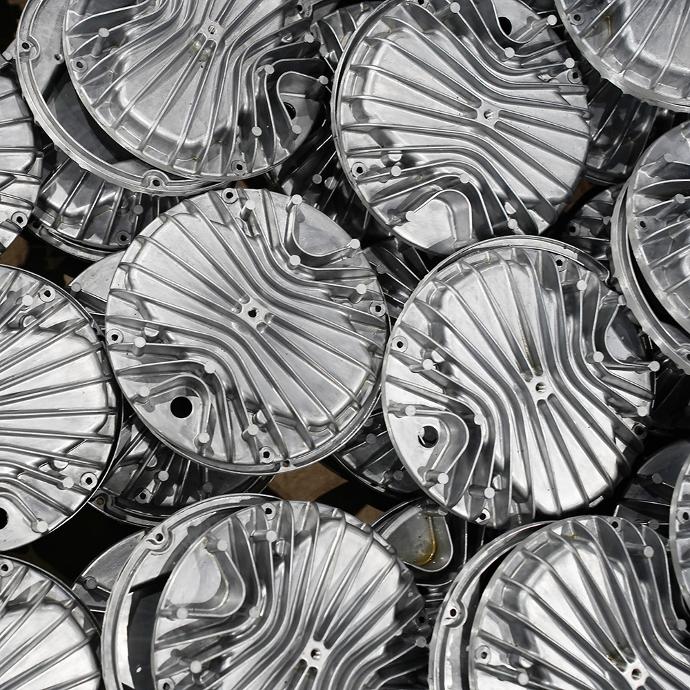

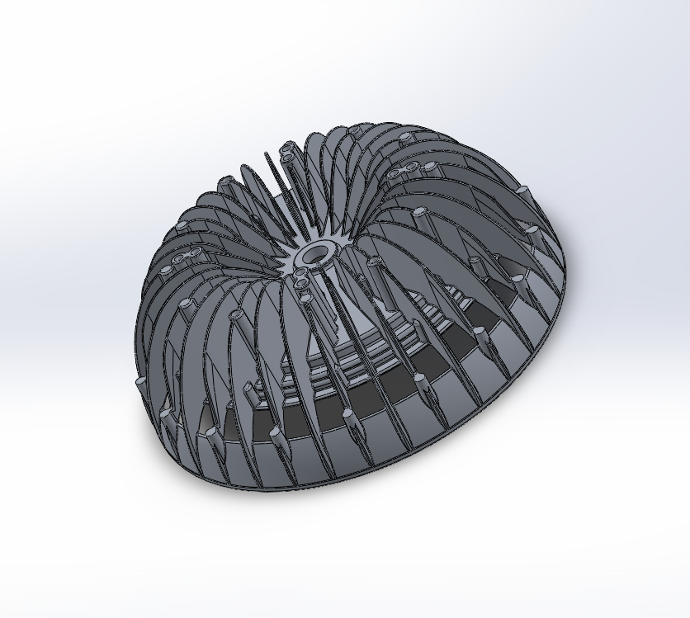

Процесс изготовления корпуса светильника Профи НЕО М
Корпус светильника с габаритным диаметром 242мм. Функционал: корпус купольного светодиодного светильника. Изготавливается на машине с усилием запирания 500 тонн. Механическая обработка: удаление заусенцев по периметру, сверление отверстий 3.5мм - 70 отв., сверление отверстий 5.5мм, снятие фасок у отверстия под резьбу М16х1.5мм , нарезание резьбы М16х1.5мм.
Подробнее о процессе + видео
Процесс изготовления крышки
Крышка диаметром 160мм. Функционал: крышка/корпус светодиодного рудничного светильника. Изготавливается на машине с усилием запирания 300 тонн. Последующая механическая обработка включает в себя срезание литниковой системы и промывников, ручное шлифование заусенцев, сверление отверстий 3.5мм, нарезание резьбы М4.
Подробнее о процессе

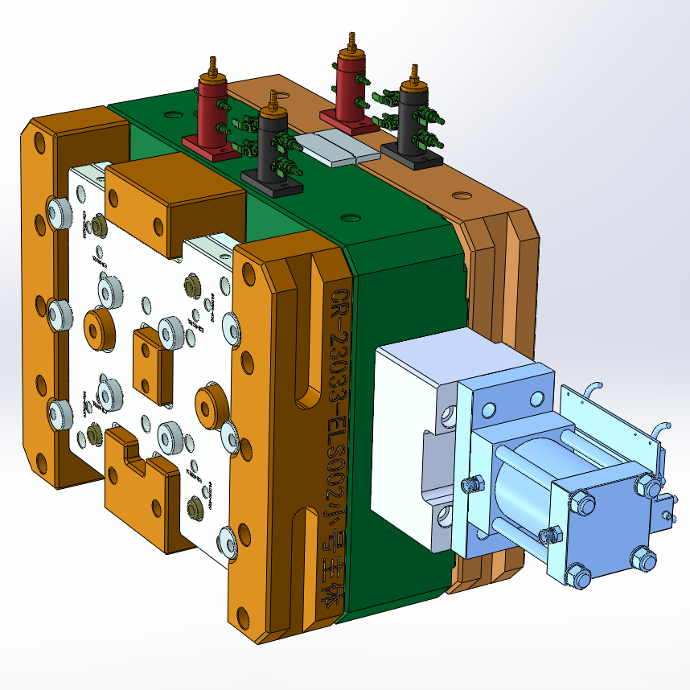

Конструкция пресс-формы Гроза XS и готовое изделие
Пресс-форма для изготовления корпуса уличного консольного светильника. Габаритные размеры изделия 372х185х73мм. Особенность пресс-формы в формировании части корпуса под консольное крепление, требующее подвижного стержня с приводом от гидроцилиндра.

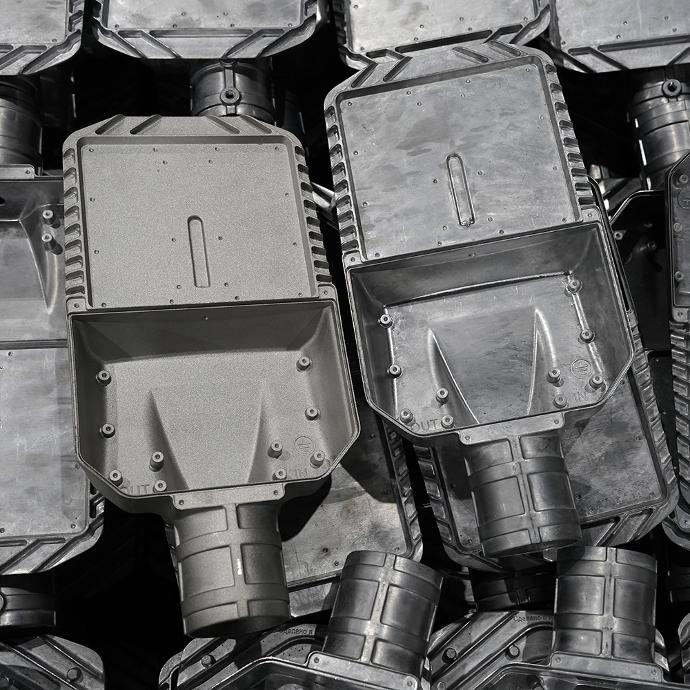

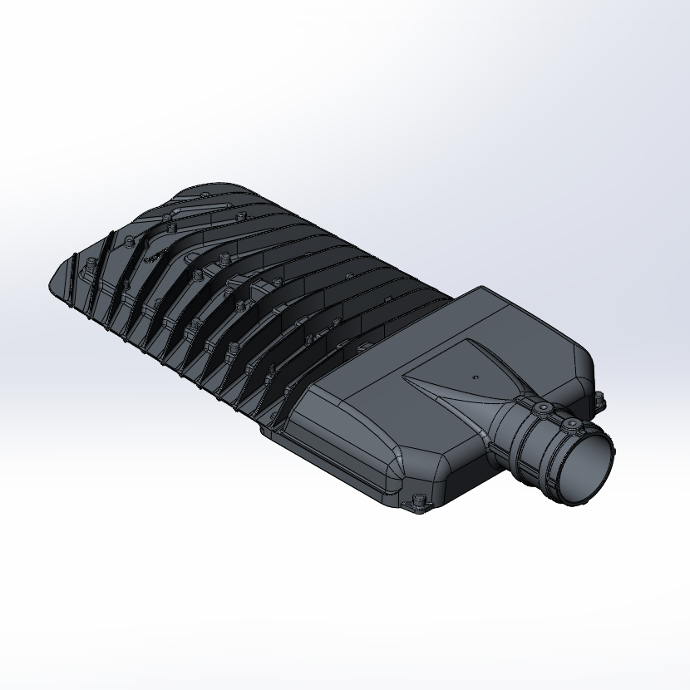

Конструкция пресс-формы Гроза S и процесс изготовления
Пресс-форма для изготовления корпуса уличного консольного светильника. Габаритные размеры изделия 547х245х73мм. Особенность пресс-формы в формировании части корпуса под консольное крепление, требующее подвижного стержня.
Конструкция пресс-формы Гроза S Лайт и готовое изделие
Пресс-форма для изготовления корпуса уличного консольного светильника. Габаритные размеры изделия 550х245х73мм. Особенность пресс-формы в формировании части корпуса под консольное крепление, требующее подвижного стержня.

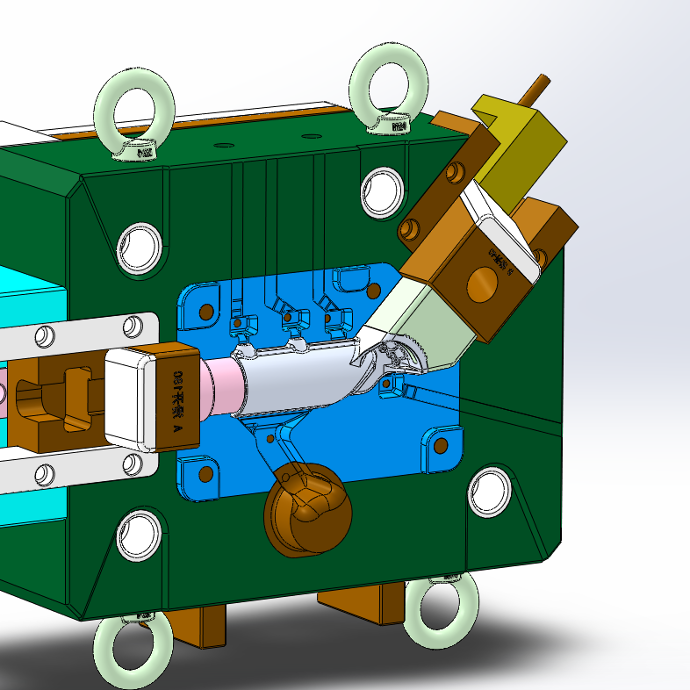

Особенности пресс-формы "Консоль" и готовое изделие
Пресс-форма для изготовления консольного крепления уличного светильника. Габаритные размеры изделия 200х100х72мм. Небольшая пресс-форма под 300 тонную машину с двумя подвижными стержнями с разными типами привода

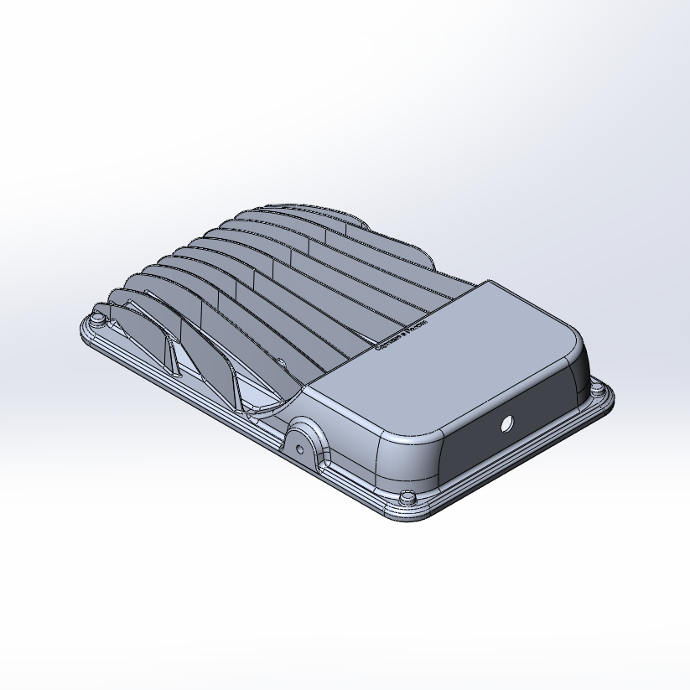

Конструкция пресс-формы "Прожектор F" и готовое изделие
Пресс-форма для изготовления корпуса прожектора. Габаритные размеры изделия 333х200х55мм. Пресс-форма с тремя подвижными стержнями для формирования отверстий. Два стержня приводятся за счет хода машины и косых стержней с ползунами, третий стрежень приводится за счет внешнего гидроцилиндра.

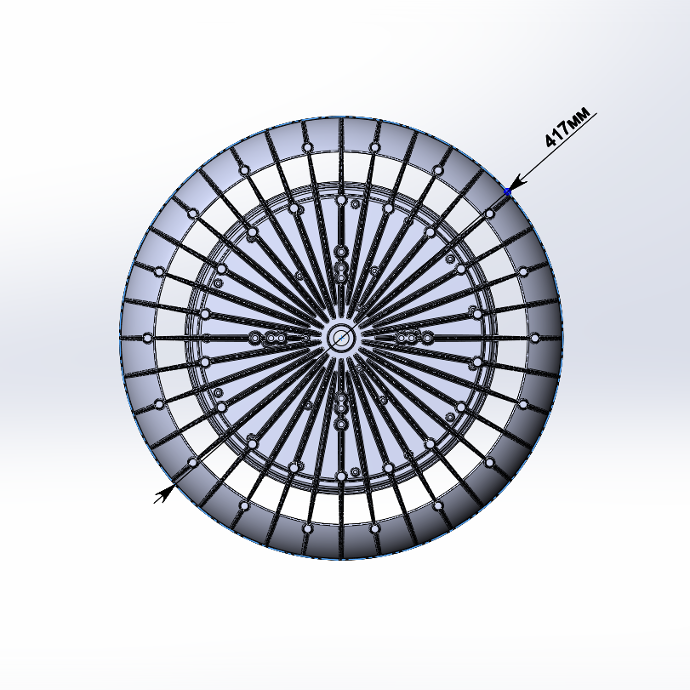

Конструкция пресс-формы "Профи НЕО L" и готовое изделие
Пресс-форма для изготовления корпуса большого купольного светильника. Габаритный диаметр корпуса 417мм. Высота корпуса 98мм. Изделие изготавливается на 800Т машине. Одно из самых крупных изделий которые мы изготавливали на данный момент.
