Особенности конструкции пресс-формы Гроза S

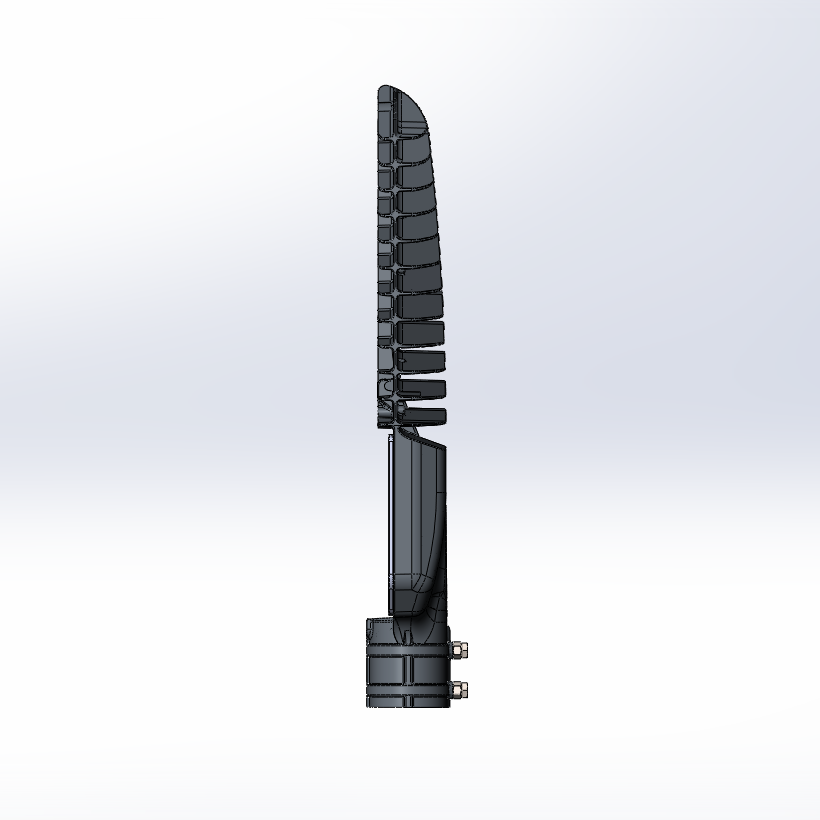

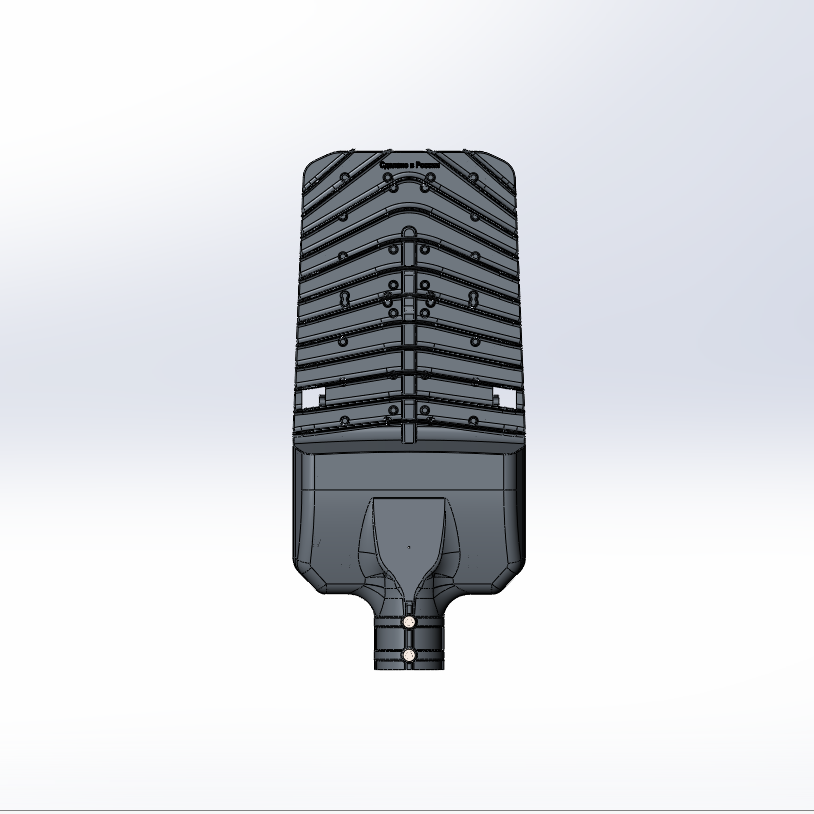

Габаритные размеры изделия: 547х245х73мм
Масса: 2535г

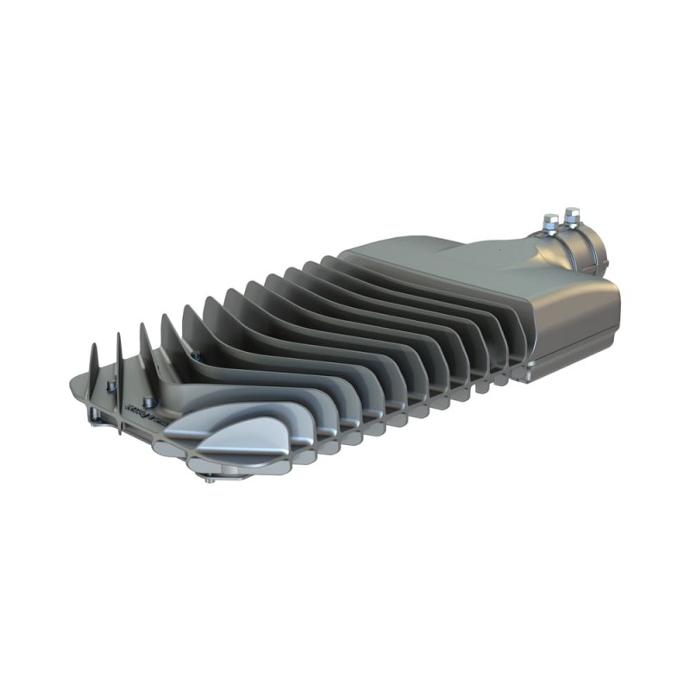

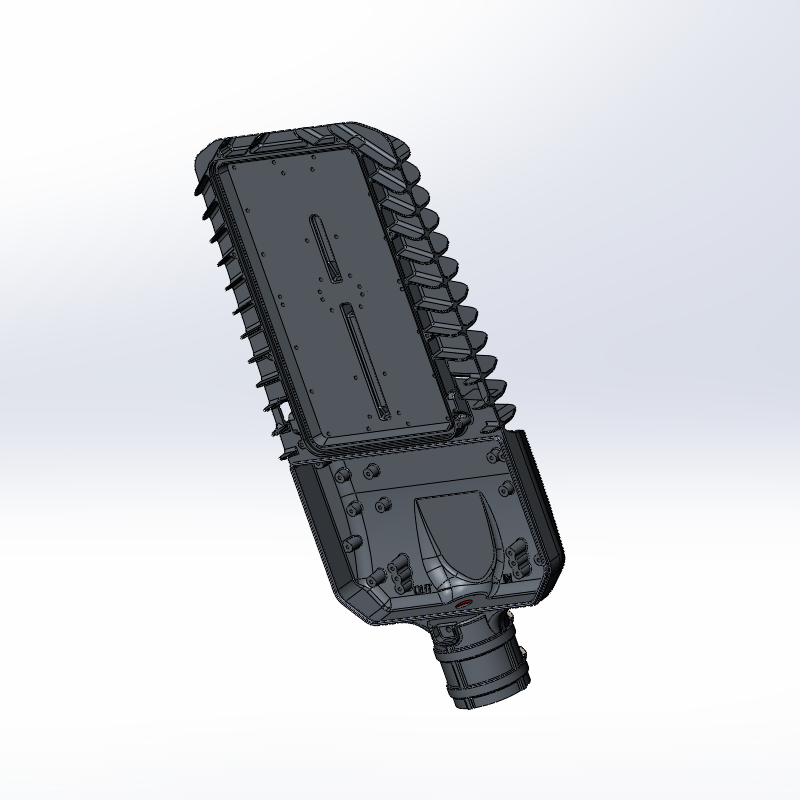

Назначение: корпус уличного светодиодного консольного светильника.
Пресс-форма в сборе
Габаритные размеры пресс-формы: 1000х690х561мм без учета внешнего гидроцилиндра. Используется на машине 500 тонн.

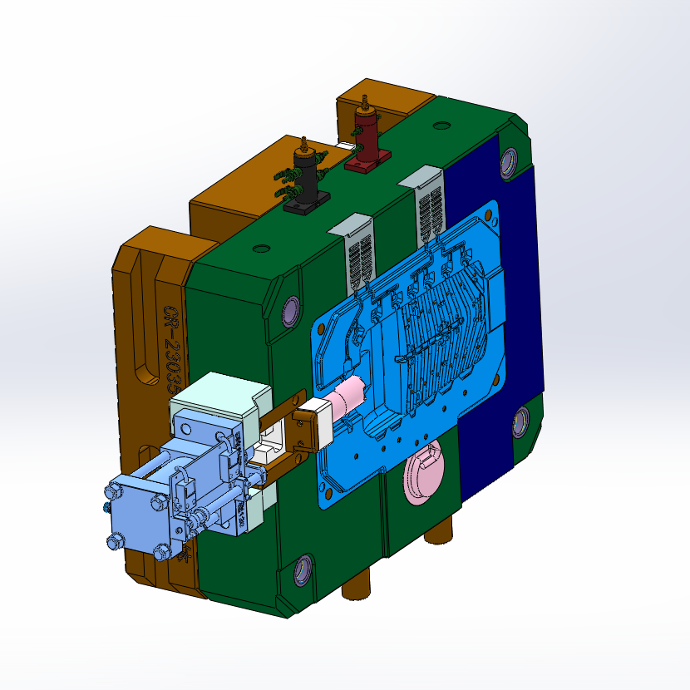

Подвижная часть пресс-формы
На изображении виден подвижный стержень формирующий внутреннюю полость консоли.

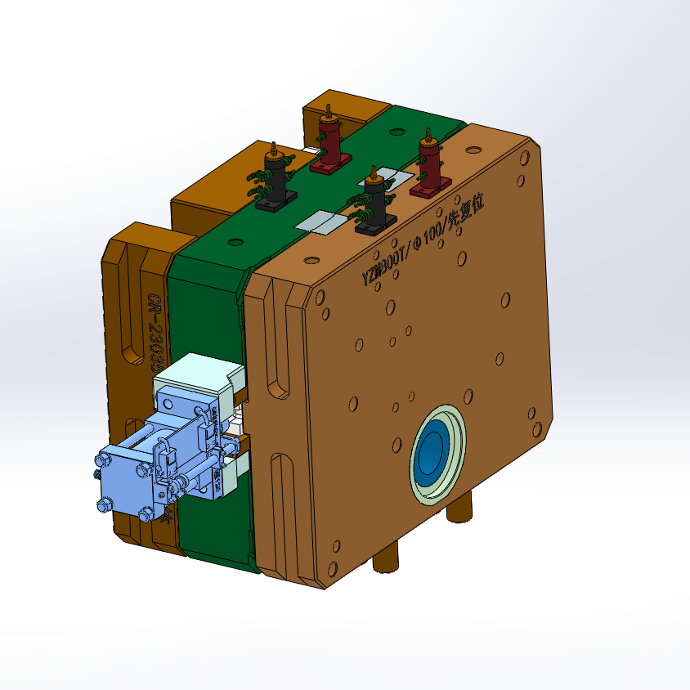

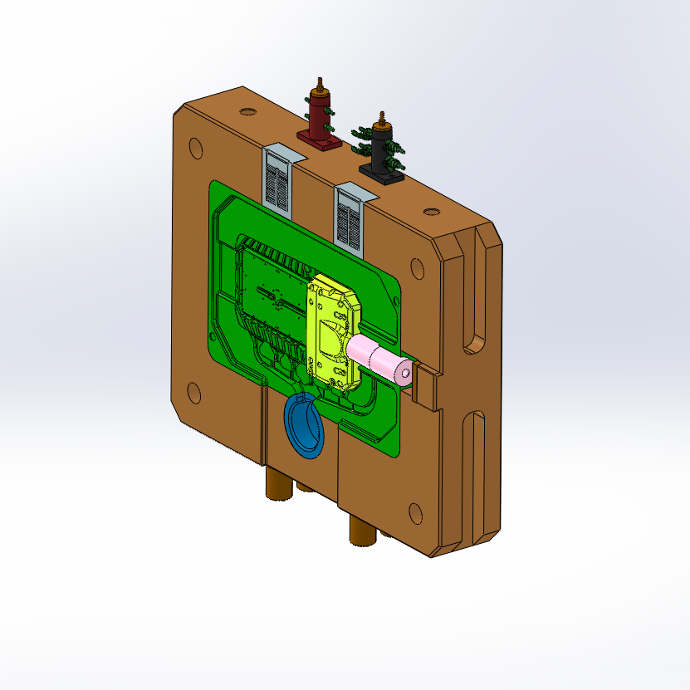

Неподвижная часть пресс-формы
Монтируется на неподвижную плиту. Включает в себя сменную литниковую втулку. При монтаже требует точного выставления относительно поршня, во избежание износа и поломки последнего.

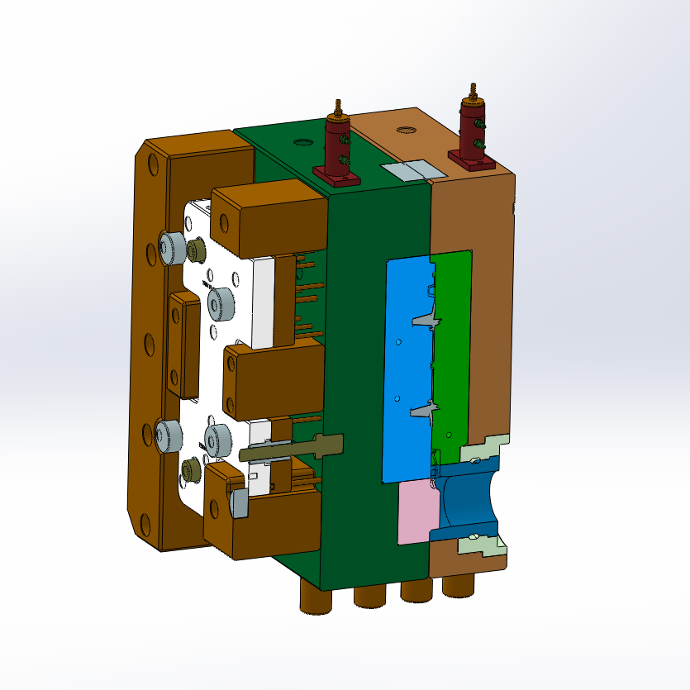

Пресс-форма в сечении
На сечении видна литниковая втулка, конструкция плит толкателей.

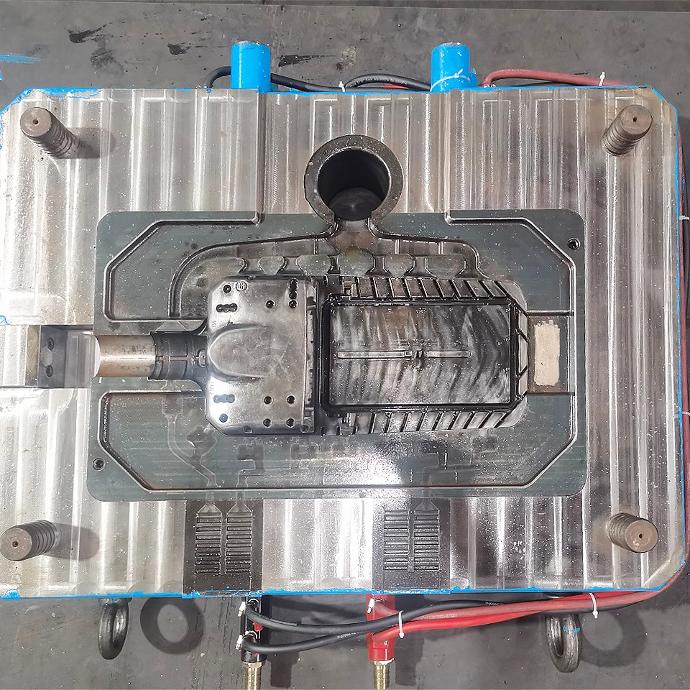

Пресс-форма после испытаний
Часть пресс-формы после первых испытаний.

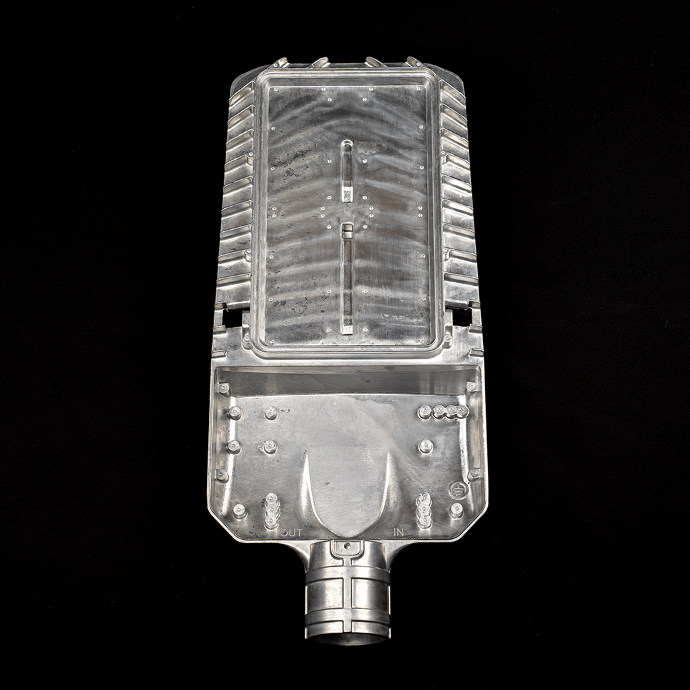

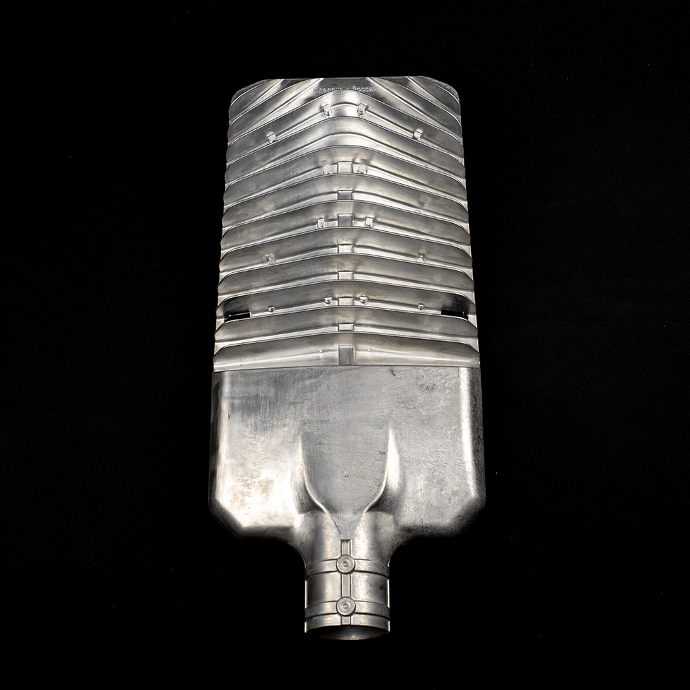

Вид с тыльной стороны
Изделие после обрубки литников. Мелкие заусенцы и облой будут удалены во время дробеструйной обработки.
Вид с лицевой стороны
Изделие после обрубки литников. Мелкие заусенцы и облой будут удалены во время дробеструйной обработки.
