Пресс-форма в сборе

Габаритные размеры: 800x630x510мм

Вес пресс-формы: ~1800кг

Подвижная часть пресс-формы

Подвижная часть пресс-формы. На модели видна конструкция вентиляционных каналов, подвижный стержень с гидроприводом.

Крупный план

Хорошо видная система промывников и вентиляционных каналов. Такая конструкция позволяет точно настроить дозу, и избежать "прострелов" сплава за пределы пресс-формы.

Готовая отливка. Вид спереди.

В таком виде изделие выходит из литейной машины. В последующем литниковая и вентиляционные системы обламываются или отпиливаются на ленточной пиле.

Готовая отливка. Изометрия.

В таком виде изделие выходит из литейной машины. В последующем литниковая и вентиляционные системы обламываются или отпиливаются на ленточной пиле.

Готовая отливка. Вид сзади.

В таком виде изделие выходит из литейной машины. В последующем литниковая и вентиляционные системы обламываются или отпиливаются на ленточной пиле.

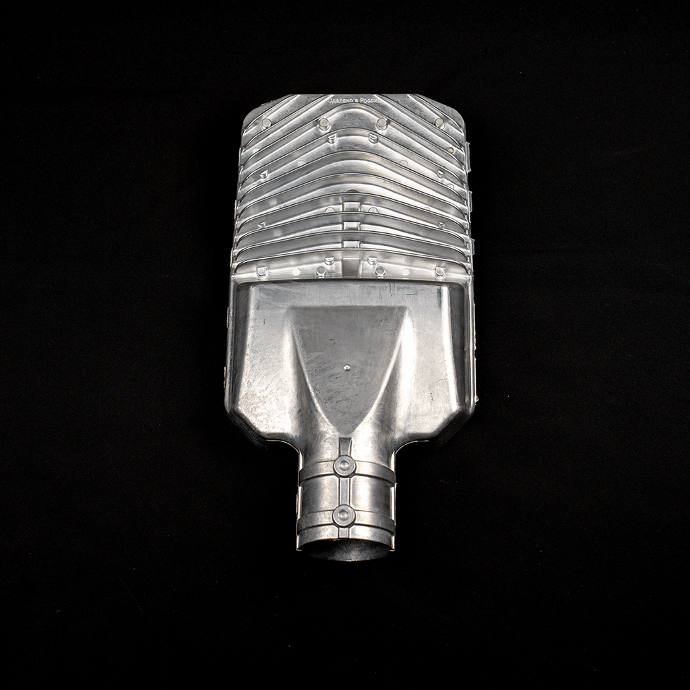

Изделие после предварительной обработки. Вид сзади.

Мелкие необработанные заусенцы будут обработаны на шлифовальном станке или в процессе дробеструйной обработки.

Изделие после предварительной обработки. Вид спереди.

Мелкие необработанные заусенцы будут обработаны на шлифовальном станке или в процессе дробеструйной обработки.

Два изделия для сравнения.

Изделие слева обработано в дробеструйной камере. Получена нужная шероховатость, сглажена текстура на поверхности. Обработка в течении 2 мин, дробь 0.3мм.
