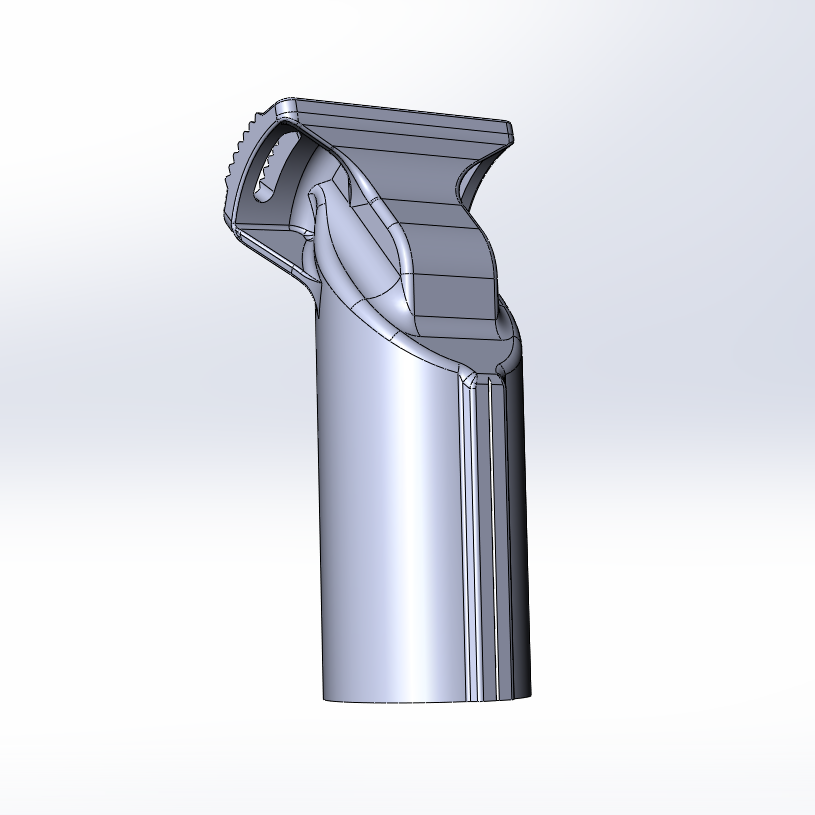

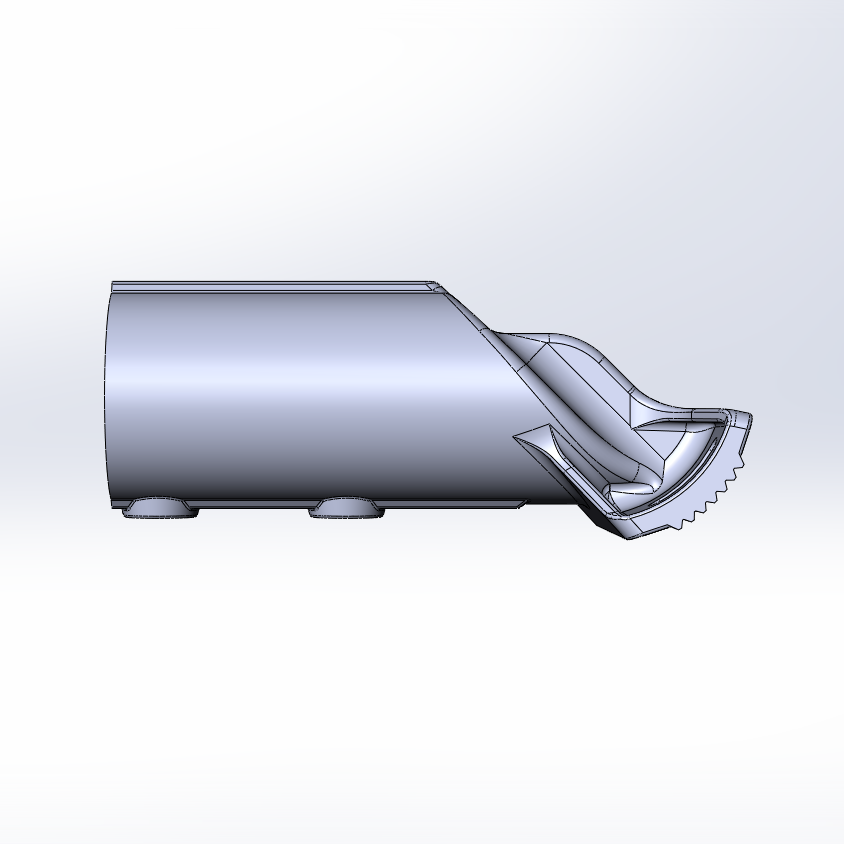

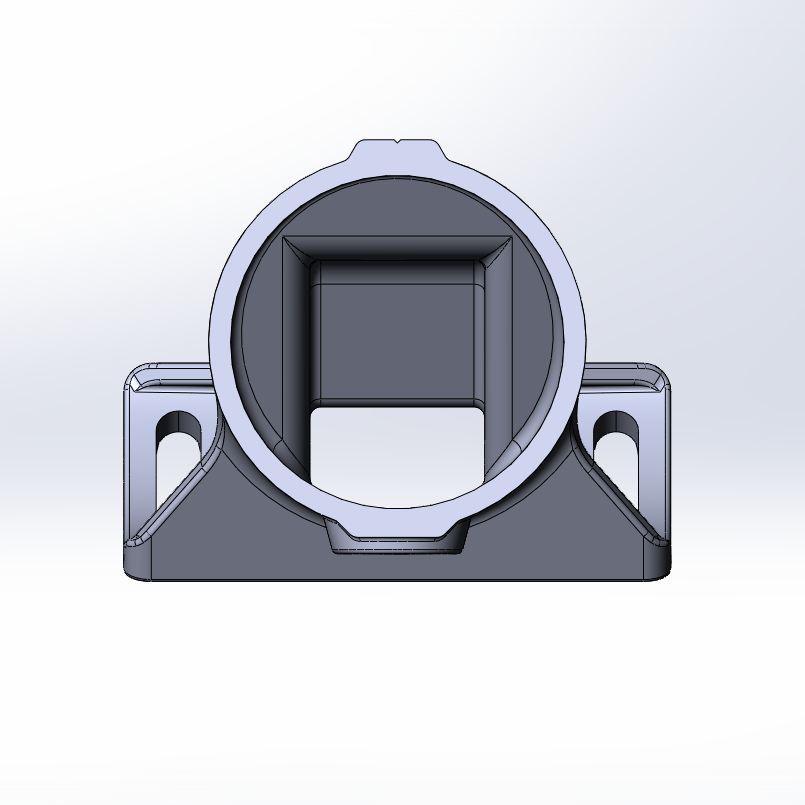

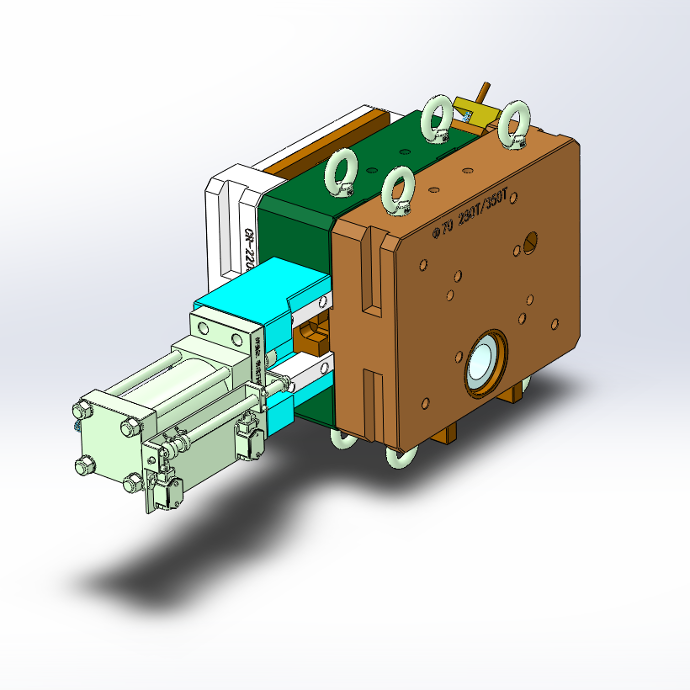

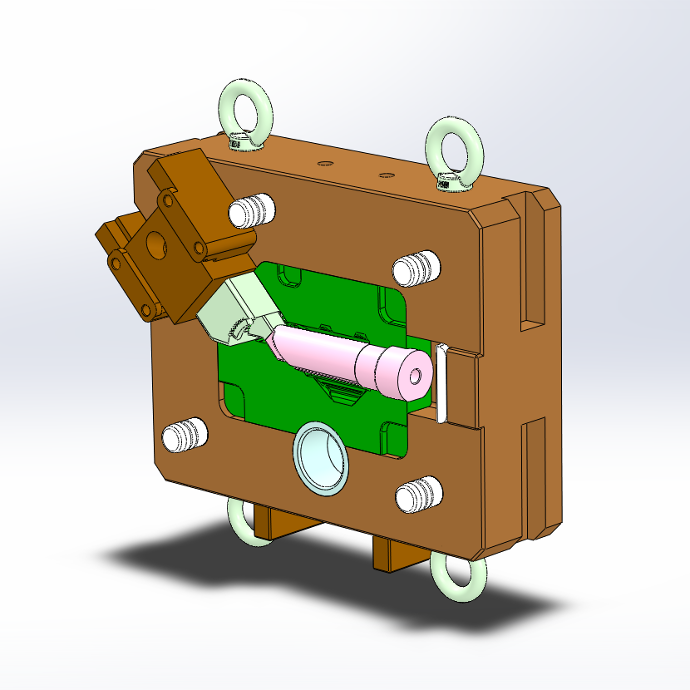

Пресс-форма в сборе

Габариты пресс-формы: 580х450х457мм

Включая подвижный цилиндр:1200х450х457мм

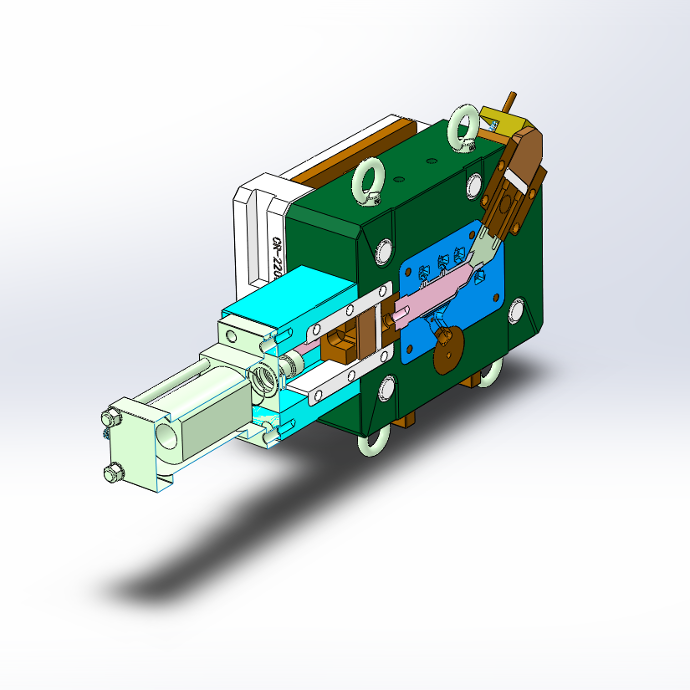

Подвижная часть пресс-формы

Часть пресс-формы с плитами толкателей и двумя механизмами подвижных формообразующих стержней

Неподвижная часть пресс-формы

Часть пресс-формы монтируемая на неподвижную плиту машины.

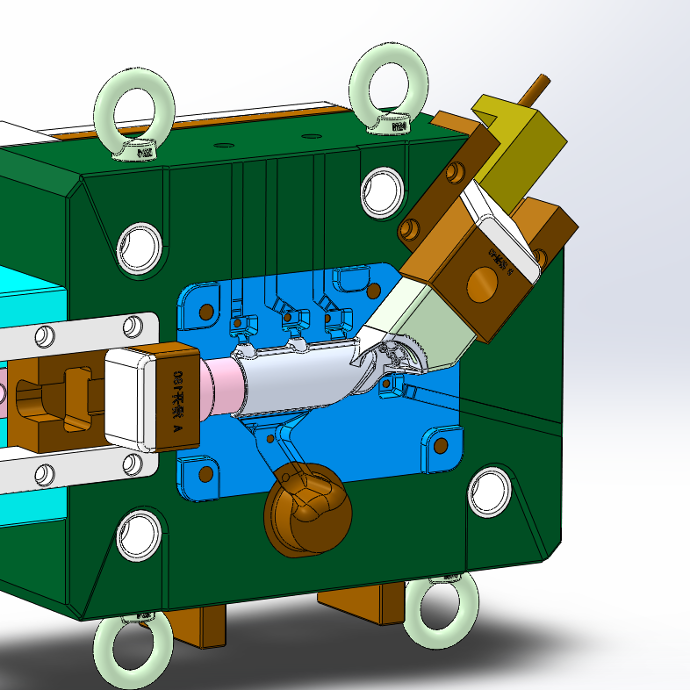

Механизмы подвижных стержней

Подвижный стержень (справа-сверху на изображении) приводится за счет основного хода машины, косого стержня и ползуна. Необходим для формирования гребенки и отверстий возле нее.

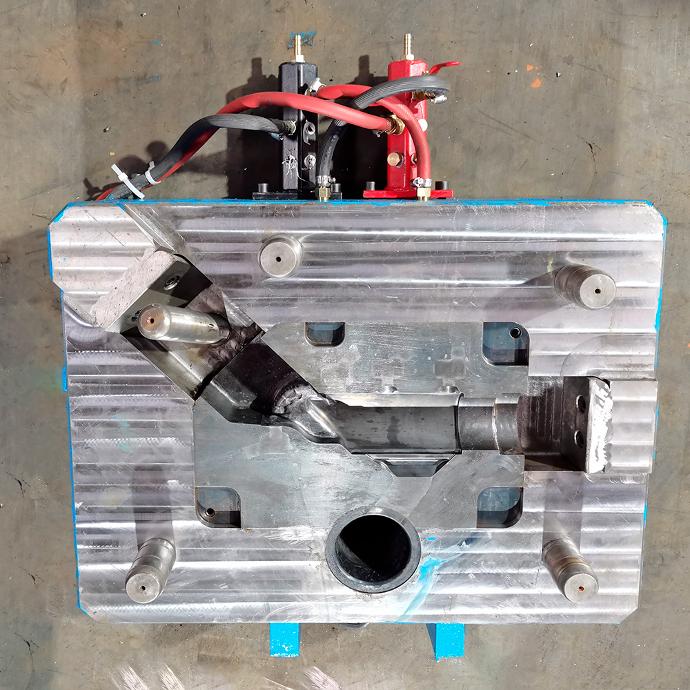

Пресс-форма после первых испытаний

Неподвижная часть пресс-формы. Видна литниковая втулка, направляющие стержни и косой стержень (слева-вверху) подвижного ползуна.

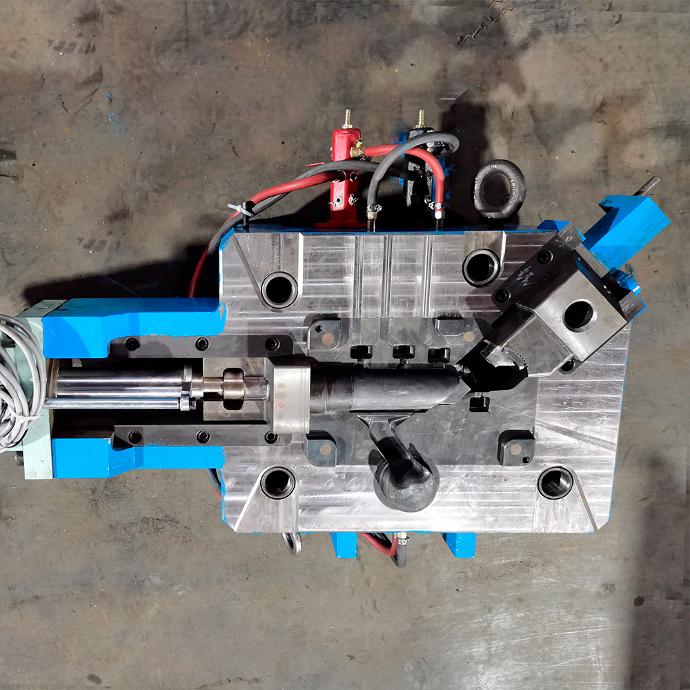

Пресс-форма после первых испытаний

Подвижная часть пресс-формы. Виден механизм гидропривода, подвижный ползун.

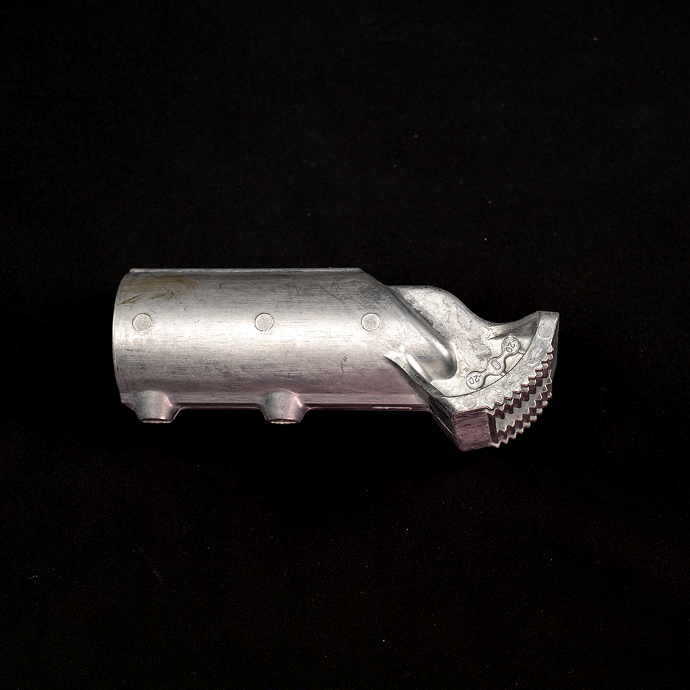

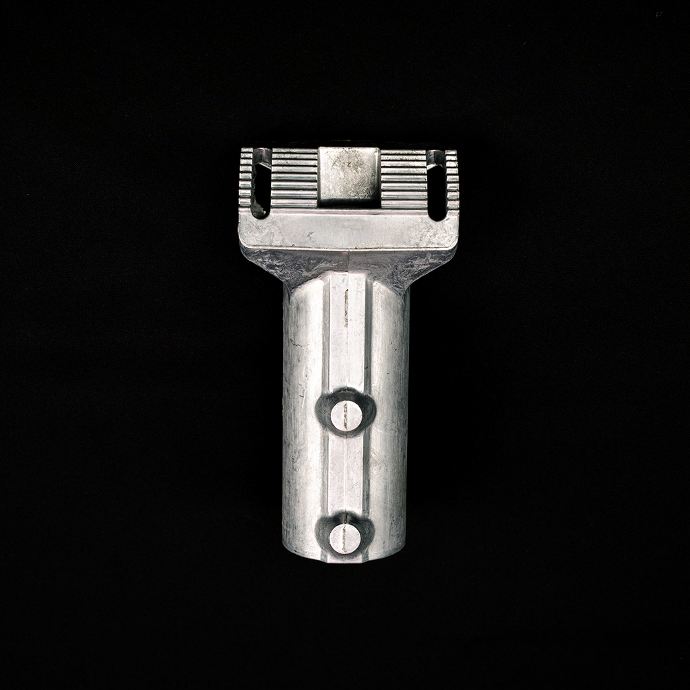

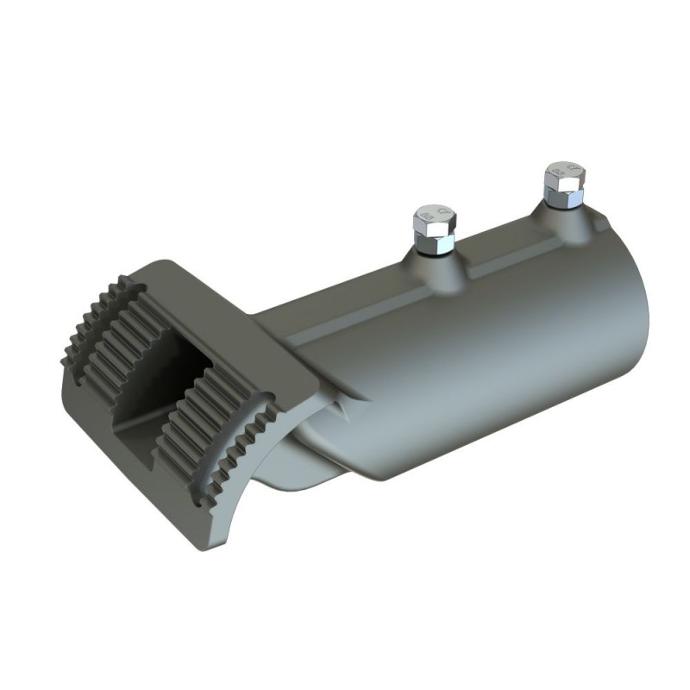

Изделие сразу после обрубки литников

Небольшие заусенцы будут удалены  во время дробеструйной обработки.

Изделие сразу после обрубки литников

Небольшие заусенцы будут удалены  во время дробеструйной обработки.
